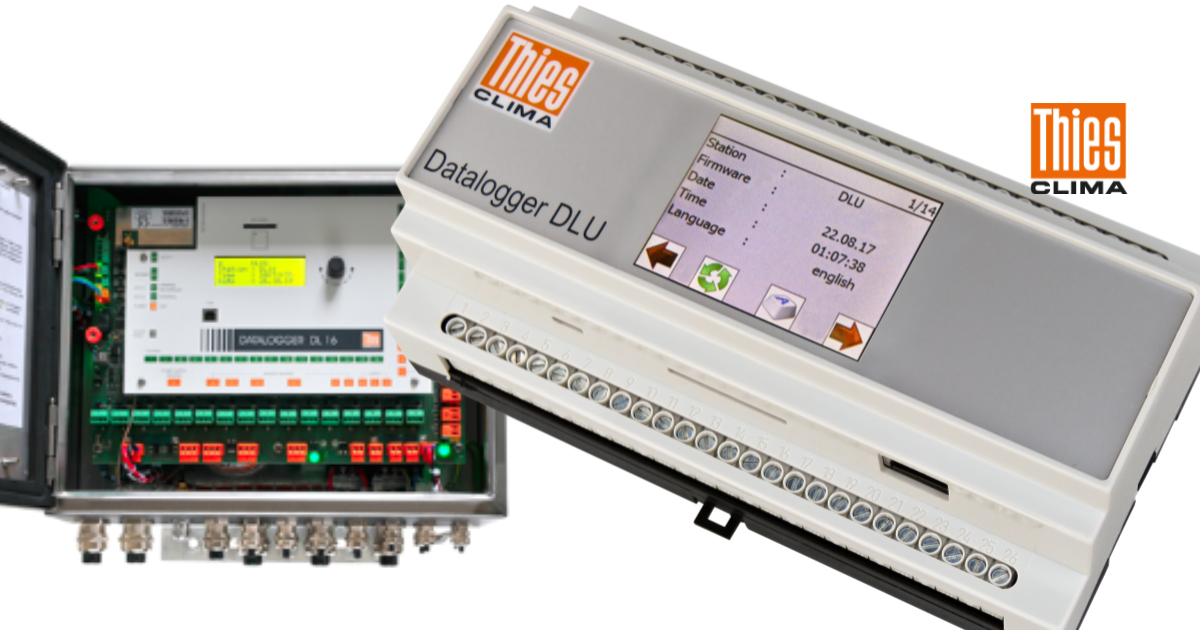

De Thies Datalogger DLU (type 9.1711.10.010) is een compacte, industriële datalogger ontworpen voor meteorologische en omgevingsmetingen. Hij verzamelt en archiveert meetwaarden van verschillende Thies-sensoren en externe MODBUS-apparaten en biedt bediening/diagnose via een aanraakdisplay en een ingebouwde webserver.
Belangrijkste kenmerken
•Interfaces: twee seriële interfaces (RS-485/RS-422) voor sensoren met THIES-protocol of MODBUS-RTU; Ethernet (alleen bij 9.1711.10.010) voor netwerktoegang.
•Ingangen: geïntegreerde analoge en digitale ingangen — onder meer PT100(temperatuur) en 0–10 V ingang(en) voor externe sensoren.
•Gebruikersinterface: pixel-touchdisplay (320 × 240) voor weergave van actuele en historische waarden en eenvoudige parametrisering.
•Dataopslag & toegang: interne opslag (tot circa 1 jaar afhankelijk van configuratie), SD-kaart/USB ondersteuning; data-opvraging via Ethernet/WLAN, ASCII en binaire formaten en SFTP. De 9.1711.10.010 bevat een interne webserver voor weergave en configuratie.
•Communicatie & netwerk: ondersteunt MODBUS-RTU en biedt mogelijkheden om tot tientallen apparaten op één bus te koppelen (tot 32 apparaten genoemd voor sommige configuraties).
•Robuustheid / voeding: ontworpen als low-power systeem; sommige documentatie noemt geïntegreerde laadregelaar voor zonnepaneeltoepassingen (handig voor autonome weerstations). Montage op DIN-rail mogelijk.
Typische toepassingen
De DLU wordt veel toegepast in automatische weerstations en omgevingsmeetinstallaties waar meerdere sensoren (wind, neerslag, temperatuur, luchtvochtigheid, enz.) centraal moeten worden uitgelezen, gelogd en beschikbaar gesteld voor monitoring of datalogging-systemen. Dankzij Ethernet/webserver is hij geschikt voor op afstand beheer en integratie in netwerk-omgevingen.
Gebruik & installatie (kort)
•Montage en bedrading horen door een vakbekwame technicus te gebeuren; volg altijd de veiligheidsinstructies in de handleiding. De meegeleverde “First Steps / Start-Up” handleiding (specifiek voor 9.1711.10.010) beschrijft aansluiting, IP-configuratie en basisparameters.
•Voor seriële sensoren: kies protocol (THIES of MODBUS) en adresseer apparaten correct op de bus. Voor netwerktoegang: stel IP/WLAN en webserver-opties in zoals beschreven in de handleiding.
Plus- en aandachtspunten
•Plus: veelzijdige aansluitmogelijkheden (serieel, analoog, Ethernet), ingebouwde webinterface en lange opslagcapaciteit maken de DLU flexibel voor zowel kleine als uitgebreide meetopstellingen.
Aandacht: de configuratie en elektrische aansluiting vereisen technische kennis; let op juiste voeding/gronding en op de compatibiliteit van aangesloten sensoren (protocols/uitgangsspanningen). Raadpleeg altijd de officiële handleiding voor veiligheid en garantievoorwaarden.
