Installatie en werking
Een silicium zonnecel kan gebruikt worden als stralingssensor, omdat de kortsluitstroom evenredig is met de instraling.
Onze sensoren zijn opgebouwd uit een monokristallijne Si zonnecel verbonden met een zeer lage weerstand shunt.
Om invloeden van temperatuur op het meetsignaal te minimaliseren, hebben al onze sensoren een actieve temperatuurcompensatie via een temperatuursensor gelamineerd op het achteroppervlak van de zonnecel.

Alle sensoren zijn gekalibreerd in kunstzon tegen een referentiecel gekalibreerd bij de Physikalisch-Technische Bundesanstalt (PTB, Nationaal Metrologie Instituut)

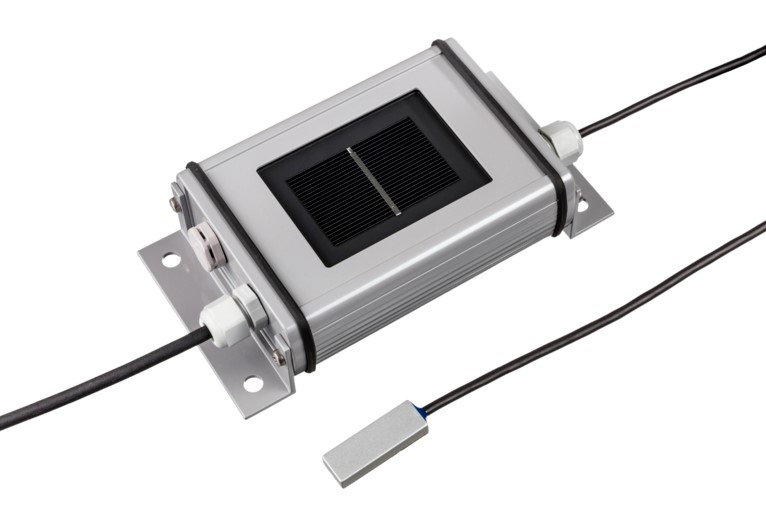

Mechanisch ontwerp
De zonnecel is ingebed in Ethylen-Vinyl-Acetat (EVA) tussen glas en Tedlar.
De laminated cel is geïntegreerd in een behuizing van gepoedercoat aluminium.
Daarom is de sensorconstructie vergelijkbaar met die van een standaard PV-module.
De elektrische aansluiting wordt gerealiseerd door een 3m kabel of een waterdichte (IP67) connector.

Optionele temperatuurmeting
Naast de bestralingsmeting zijn onze siliciumsensoren in staat om de temperature van de zonnecel te meten met behulp van een temperatuursensor gelamineerd aan de achterkant van de cel.
Deze zonneceltemperatuur kan nagenoeg worden gebruikt als moduletemperatuur.

Aanbeveling Side Selection / Standaard installatie
Si-sensoren die worden gebruikt voor het bewaken van PV-installaties moeten worden geïnstalleerd met dezelfde uitlijning en helling als de PV-generator.
De montagelocatie moet zoveel mogelijk vrij zijn van schaduw.
Om het onderhoud en de reiniging van de Si-sensor te vergemakkelijken, moet de Si-sensor op een gemakkelijk toegankelijke plaats worden gemonteerd.
De montagelocatie bij een PV-generator moet zodanig worden gekozen dat sneeuw de Si-sensor niet in gevaar kan brengen als deze eraf glijdt.
Monteer daarom niet langs de druppelrand op de PV-generator.

Features
Spectrale respons gelijk aan zonnepanelen
Gekalibreerd tegen een geaccrediteerde referentie
Analoge en digitale uitgangen
Optionele temperatuurmodule

Toepassingsgebieden
Zonnepanelen
Zonnepaneel parken
Energie onderzoek
